NGINX和NGINX Plus的OpenTracing

NGINX | 2019年6月17日

尽管有诸多优势，微服务架构也带来了新的复杂性。其中一项挑战是，在构成应用的所有微服务之间传输数据时，跟踪请求的处理过程。为此，人们提出了一种名为分布式（请求）追踪的新方法，而OpenTracing是一套规范和标准API，旨在指导分布式追踪工具的设计与实现。

在NGINX Plus Release 18（R18）中，我们将NGINX OpenTracing模块添加到了动态模块存储库中（此前，它已作为GitHub上的第三方模块提供了数年）。NGINX OpenTracing模块的一大优势是，只需对NGINX和NGINX Plus进行分布式追踪插桩，即可获取每个代理应用的追踪数据，无需逐一对应用进行插桩。

本文介绍如何为NGINX或NGINX Plus的请求启用分布式追踪（为简洁起见，下文统称为“NGINX Plus”）。本文提供两种分布式追踪服务（在OpenTracing术语中称为“追踪器”）的配置说明，即Jaeger和Zipkin。（如需查看其他追踪器的列表，请参阅OpenTracing文档。）为说明追踪器可提供的信息，本文对比了启用NGINX Plus缓存前后的请求处理情况。

追踪器包含两个基本组件：

一种代理，用于从与其运行在同一主机上的应用程序中收集跟踪数据。在本例中，“应用程序”是NGINX Plus，代理以插件形式实现。
一种服务器（也称为“收集器”），用于接收来自一个或多个代理的跟踪数据，并将其显示在中央UI中。可根据需要在NGINX Plus主机或其他主机上运行该服务器。

安装跟踪服务器

第一步是为所选的追踪器安装并配置服务器。本文提供了 Jaeger 和 Zipkin 的操作说明；如使用其他追踪器，请根据需要进行调整。

安装Jaeger服务器

建议使用以下方法安装Jaeger服务器。也可以通过步骤 1 中指定的URL下载Docker镜像。

转到Jaeger 下载页面，然后下载 Linux 二进制文件（撰写本文时为 jaeger-1.12.0-linux-amd64.tar）。
将二进制文件移至/usr/bin/jaeger（如有必要，请先创建该目录），然后运行该文件。

$ mkdir /usr/bin/jaeger$ mv jaeger-1.12.0-linux-amd64.tar /usr/bin/jaeger
$ cd /usr/bin/jaeger
$ tar xvzf jaeger-1.12.0-linux-amd64.tar.gz
$ sudo rm -rf jaeger-1.12.0-linux-amd64.tar.gz
$ cd jaeger-1.12.0-linux-amd64
$ ./jaeger-all-in-one

确认可在浏览器中通过 http://Jaeger-server-IP-address:16686/ 访问Jaeger UI（16686是Jaeger服务器的默认端口）。

安装Zipkin服务器

下载并运行Zipkin的Docker镜像（此处使用默认端口9411）。

$ docker run -d -p 9411:9411 openzipkin/zipkin

确认可在浏览器中通过 http://Zipkin-server-IP-address:9411/ 访问 Zipkin UI。

安装和配置追踪器插件

在NGINX Plus主机上运行以下命令，安装Jaeger或Zipkin插件。

安装Jaeger插件

安装Jaeger插件。以下wget命令适用于x86-64 Linux系统：

$ cd /usr/local/lib
$ wget https://github.com/jaegertracing/jaeger-client-cpp/releases/download/v0.4.2/libjaegertracing_plugin.linux_amd64.so -O /usr/local/lib/libjaegertracing_plugin.so

有关从源代码构建插件的说明，请参阅GitHub。
为该插件创建一个JSON格式的配置文件，将其命名为/etc/jaeger/jaeger-config.json，并写入以下内容。此处使用Jaeger服务器的默认端口6831：

{  "service_name": "nginx",
  "sampler": {
    "type": "const",
    "param": 1
  },
  "reporter": {
    "localAgentHostPort": "Jaeger-server-IP-address:6831"
  }
}

有关sampler对象的详细信息，请参阅Jaeger文档。

安装Zipkin插件

安装Zipkin插件。以下wget命令适用于x86-64 Linux系统：

$ cd /usr/local/lib$ wget -O - https://github.com/rnburn/zipkin-cpp-opentracing/releases/download/v0.5.2/linux-amd64-libzipkin_opentracing_plugin.so.gz | gunzip -c > /usr/local/lib/libzipkin_opentracing_plugin.so

为该插件创建一个JSON格式的配置文件，命名为/etc/zipkin/zipkin-config.json，并写入以下内容。此处使用Zipkin服务器的默认端口9411：

{  "service_name": "nginx",
  "collector_host": "Zipkin-server-IP-address",
  "collector_port": 9411
}

有关配置对象的详细信息，请参阅GitHub上的JSON架构。

配置NGINX Plus

在NGINX Plus主机上执行以下操作。

按照NGINX Plus 管理指南中的说明安装NGINX OpenTracing模块。
在NGINX Plus主配置文件（load_module）的主（顶层）上下文中添加以下/etc/nginx/nginx.conf指令：

load_module modules/ngx_http_opentracing_module.so;

将以下指令添加到NGINX Plus配置中。如果使用常规配置方案，请将这些指令放入名为/etc/nginx/conf.d/opentracing.conf的新文件中。此外，请确认以下include指令位于/etc/nginx/nginx.conf的http上下文中：

http {
    include /etc/nginx/conf.d/*.conf;
}

# Load a vendor tracer#opentracing_load_tracer /usr/local/libjaegertracing_plugin.so
#                        /etc/jaeger/jaeger-config.json;
#opentracing_load_tracer /usr/local/lib/libzipkin_opentracing_plugin.so
#                        /etc/zipkin/zipkin-config.json;

# Enable tracing for all requests
opentracing on;

# Set additional tags that capture the value of NGINX Plus variables
opentracing_tag bytes_sent $bytes_sent;
opentracing_tag http_user_agent $http_user_agent;
opentracing_tag request_time $request_time;
opentracing_tag upstream_addr $upstream_addr;
opentracing_tag upstream_bytes_received $upstream_bytes_received;
opentracing_tag upstream_cache_status $upstream_cache_status;
opentracing_tag upstream_connect_time $upstream_connect_time;
opentracing_tag upstream_header_time $upstream_header_time;
opentracing_tag upstream_queue_time $upstream_queue_time;
opentracing_tag upstream_response_time $upstream_response_time;

#uncomment for debugging
# log_format opentracing '$remote_addr - $remote_user [$time_local] "$request" '
#                        '$status $body_bytes_sent "$http_referer" '
#                        '"$http_user_agent" "$http_x_forwarded_for" '
#                        '"$host" sn="$server_name" '
#                        'rt=$request_time '
#                        'ua="$upstream_addr" us="$upstream_status" '
#                        'ut="$upstream_response_time" ul="$upstream_response_length" '
#                        'cs=$upstream_cache_status';
#access_log /var/log/nginx/opentracing.log opentracing;

server {
    listen 9001;

    location / {
        # The operation name used for OpenTracing Spans defaults to the name of the
        # 'location' block, but uncomment this directive to customize it.
        #opentracing_operation_name $uri;

        # Propagate the active Span context upstream, so that the trace can be
        # continued by the backend.
        opentracing_propagate_context;

        # Make sure that your Ruby app is listening on port 4567
        proxy_pass http://127.0.0.1:4567;
    }
}

The opentracing_load_tracer 指令用于启用跟踪器插件。根据需要，取消注释 Jaeger 或 Zipkin 对应的指令。
The opentracing_tag 指令使 NGINX Plus 变量可用作 OpenTracing 标签，并显示在跟踪器 UI 中。
要调试OpenTracing活动，请取消注释log_format和access_log指令。如果要用此访问日志和日志格式替换NGINX的默认设置，请取消注释这些指令，然后将其中三处“opentracing”更改为“main”。另一种方法是仅记录端口9001上的流量所产生的OpenTracing活动。为此，请取消注释log_format和access_log指令，并将其移至server块中。
The server块为下一节所述的Ruby示例应用程序设置OpenTracing。

验证并重新加载NGINX Plus配置：

$ nginx -t$ nginx -s reload

设置示例 Ruby 应用

完成跟踪器和NGINX Plus配置后，我们创建一个示例Ruby应用，用于展示OpenTracing数据的形式。通过该应用，我们可以衡量NGINX Plus缓存对响应时间的改善程度。当应用收到如下针对GET的HTTP /请求时，会随机等待2至5秒后再响应。

$ curl http://NGINX-Plus-IP-address:9001/

安装并设置Ruby和Sinatra（一个用Ruby编写的开源Web应用程序库和领域特定语言，可替代其他Ruby Web应用程序框架）。
创建一个名为“app.rb”的文件，内容如下：

#!/usr/bin/ruby

require 'sinatra'

get '/*' do
    out = "<h1>Ruby simple app</h1>" + "\n"

    #Sleep a random time between 2s and 5s
    sleeping_time = rand(4)+2
    sleep(sleeping_time)
    puts "slept for: #{sleeping_time}s."
    out += '<p>some output text</p>' + "\n"

    return out
end

将app.rb设为可执行文件并运行：

$ chmod +x app.rb$ ./app.rb

跟踪未启用缓存时的响应时间

我们使用Jaeger和Zipkin来显示未启用缓存时NGINX Plus响应请求所需的时间。对于每个追踪工具，我们发送5个请求。

未启用缓存时的Jaeger输出

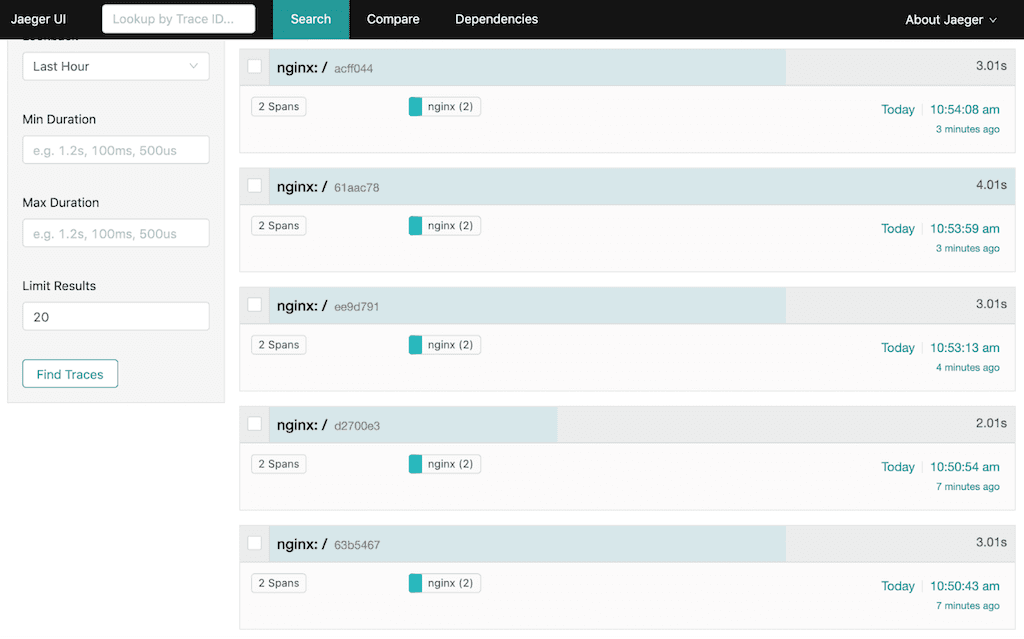

以下是Jaeger UI中显示的5个请求（按时间从近到远排列）：

以下是Ruby应用控制台中显示的相同信息：

- -> /slept for: 3s.
127.0.0.1 - - [07/Jun/2019: 10:50:46 +0000] "GET / HTTP/1.1" 200 49 3.0028
127.0.0.1 - - [07/Jun/2019: 10:50:43 UTC] "GET / HTTP/1.0" 200 49
- -> /
slept for: 2s.
127.0.0.1 - - [07/Jun/2019: 10:50:56 +0000] "GET / HTTP/1.1" 200 49 2.0018
127.0.0.1 - - [07/Jun/2019: 10:50:54 UTC] "GET / HTTP/1.0"1 200 49
- -> /
slept for: 3s.
127.0.0.1 - - [07/Jun/2019: 10:53:16 +0000] "GET / HTTP/1.1" 200 49 3.0029
127.0.0.1 - - [07/Jun/2019: 10:53:13 UTC] "GET / HTTP/1.0" 200 49
- -> /
slept for: 4s.
127.0.0.1 - - [07/Jun/2019: 10:54:03 +0000] "GET / HTTP/1.1" 200 49 4.0030
127.0.0.1 - - [07/Jun/2019: 10:53:59 UTC] "GET / HTTP/1.0" 200 49
- -> /
slept for: 3s.
127.0.0.1 - - [07/Jun/2019: 10:54:11 +0000] "GET / HTTP/1.1" 200 49 3.0012
127.0.0.1 - - [07/Jun/2019: 10:54:08 UTC] "GET / HTTP/1.0" 200 49

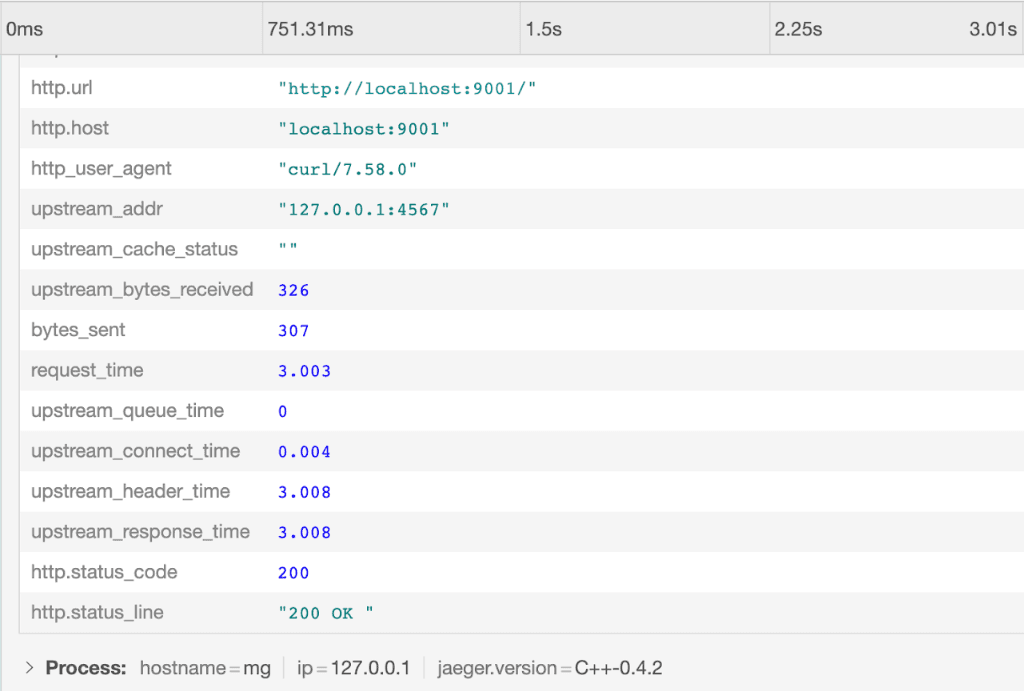

在Jaeger UI中，点击第一个（最近的）请求以查看其详细信息，其中包括我们作为标签添加的NGINX Plus变量的值：

未启用缓存时的 Zipkin 输出

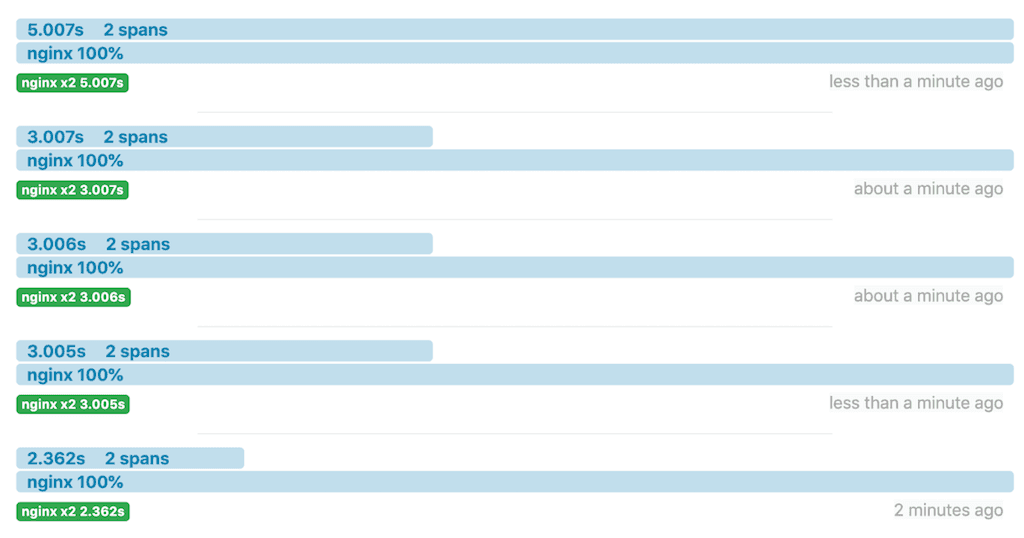

以下是Zipkin UI中的另外5个请求：

Ruby应用控制台上显示的相同信息：

- -> /slept for: 2s.
127.0.0.1 - - [07/Jun/2019: 10:31:18 +0000] "GET / HTTP/1.1" 200 49 2.0021
127.0.0.1 - - [07/Jun/2019: 10:31:16 UTC] "GET / HTTP/1.0" 200 49
- -> /
slept for: 3s.
127.0.0.1 - - [07/Jun/2019: 10:31:50 +0000] "GET / HTTP/1.1" 200 49 3.0029
127.0.0.1 - - [07/Jun/2019: 10:31:47 UTC] "GET / HTTP/1.0" 200 49
- -> /
slept for: 3s.
127.0.0.1 - - [07/Jun/2019: 10:32:08 +0000] "GET / HTTP/1.1" 200 49 3.0026
127.0.0.1 - - [07/Jun/2019: 10:32:05 UTC] "GET / HTTP/1.0" 200 49
- -> /
slept for: 3s.
127.0.0.1 - - [07/Jun/2019: 10:32:32 +0000] "GET / HTTP/1.1" 200 49 3.0015
127.0.0.1 - - [07/Jun/2019: 10:32:29 UTC] "GET / HTTP/1.0" 200 49
- -> /
slept for: 5s.
127.0.0.1 - - [07/Jun/2019: 10:32:52 +0000] "GET / HTTP/1.1" 200 49 5.0030
127.0.0.1 - - [07/Jun/2019: 10:32:47 UTC] "GET / HTTP/1.0" 200 49

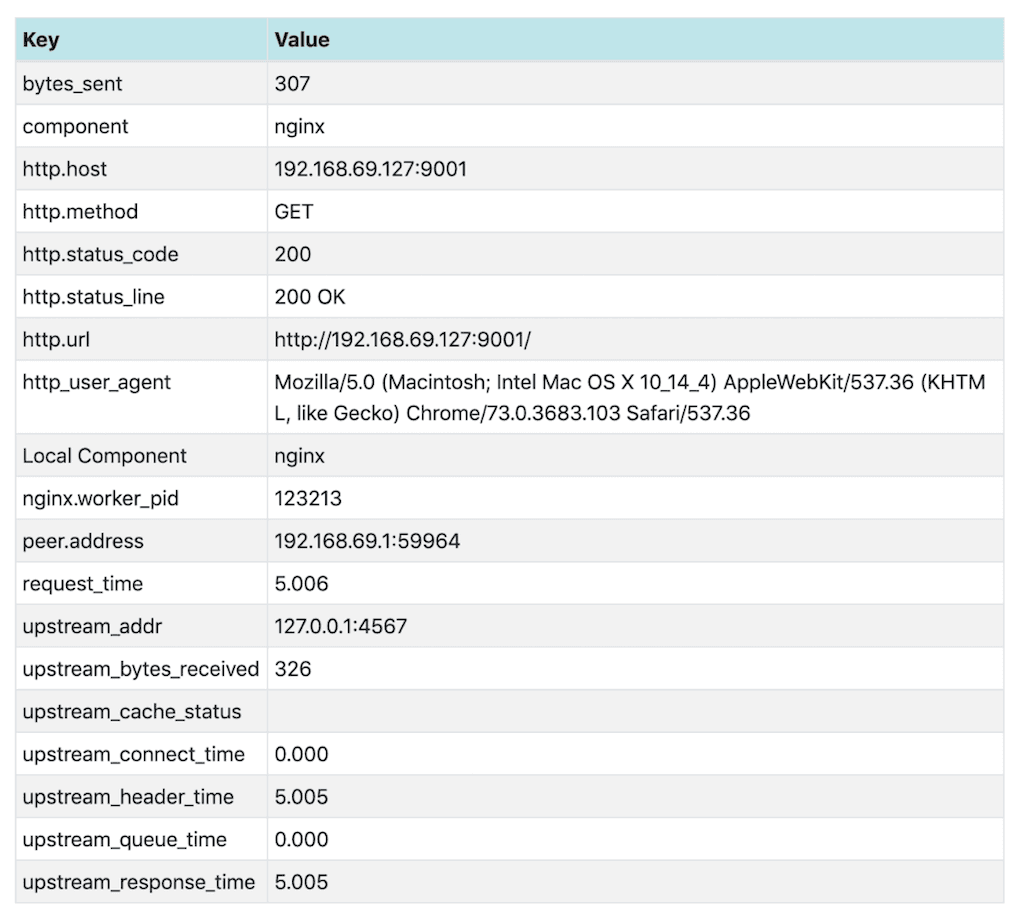

在Zipkin UI中，点击第一个请求以查看其详细信息，其中包括我们作为标签添加的NGINX Plus变量值：

使用缓存时的响应时间追踪

配置NGINX Plus缓存

我们通过在缓存中创建的opentracing.conf文件中添加指令来启用配置 NGINX Plus。

在 http 上下文中，添加以下 proxy_cache_path 指令：

proxy_cache_path /data/nginx/cache keys_zone=one:10m;

在server块中，添加以下proxy_cache和proxy_cache_valid指令：

proxy_cache one;
proxy_cache_valid any 1m;

验证并重新加载配置：

$ nginx -t$ nginx -s reload

启用缓存后的Jaeger输出

这是发出两次请求后的Jaeger UI。

首次响应（标记为13f69db）耗时4秒。NGINX Plus缓存了该响应。约15秒后再次发送请求时，由于响应来自NGINX Plus缓存，耗时不到2毫秒（ms）。

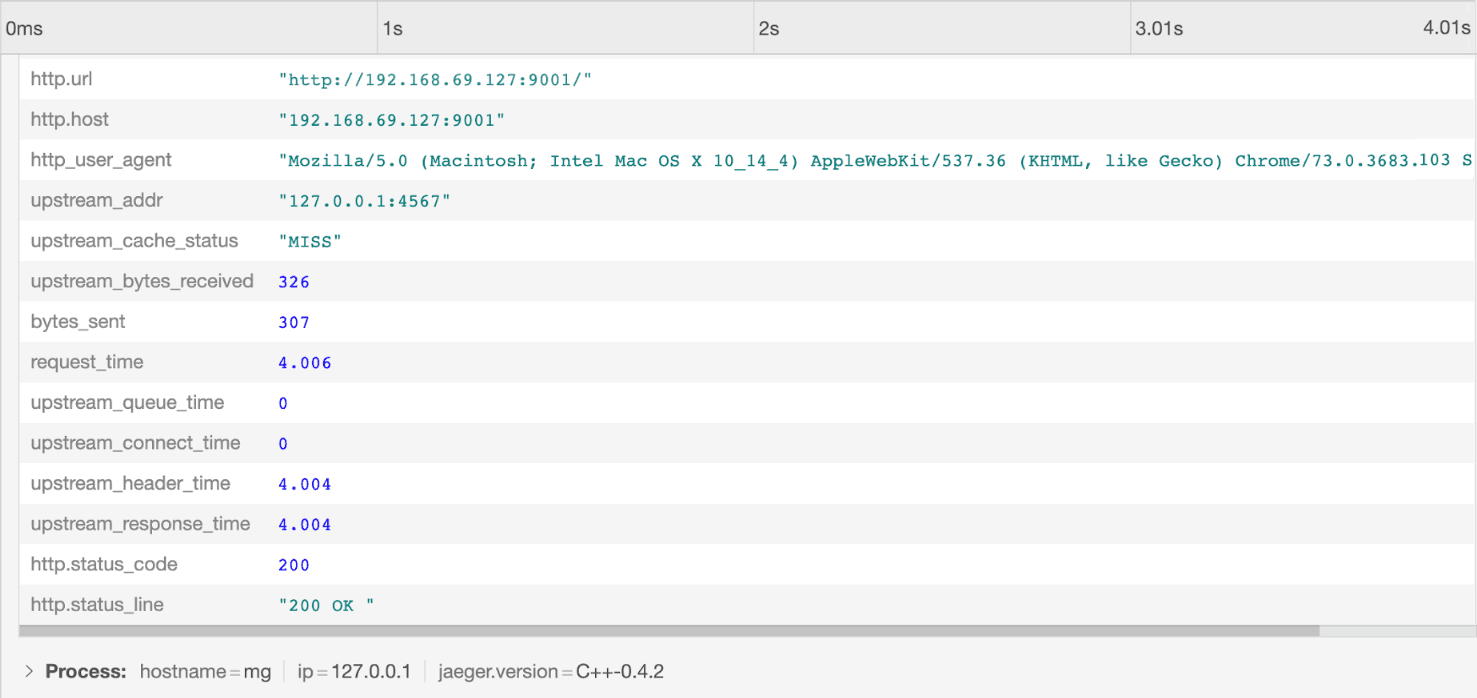

详细查看这两个请求，就能解释响应时间为何不同。对于第一个请求，upstream_cache_status为MISS，表示请求的数据不在缓存中。Ruby应用增加了4秒的延迟。

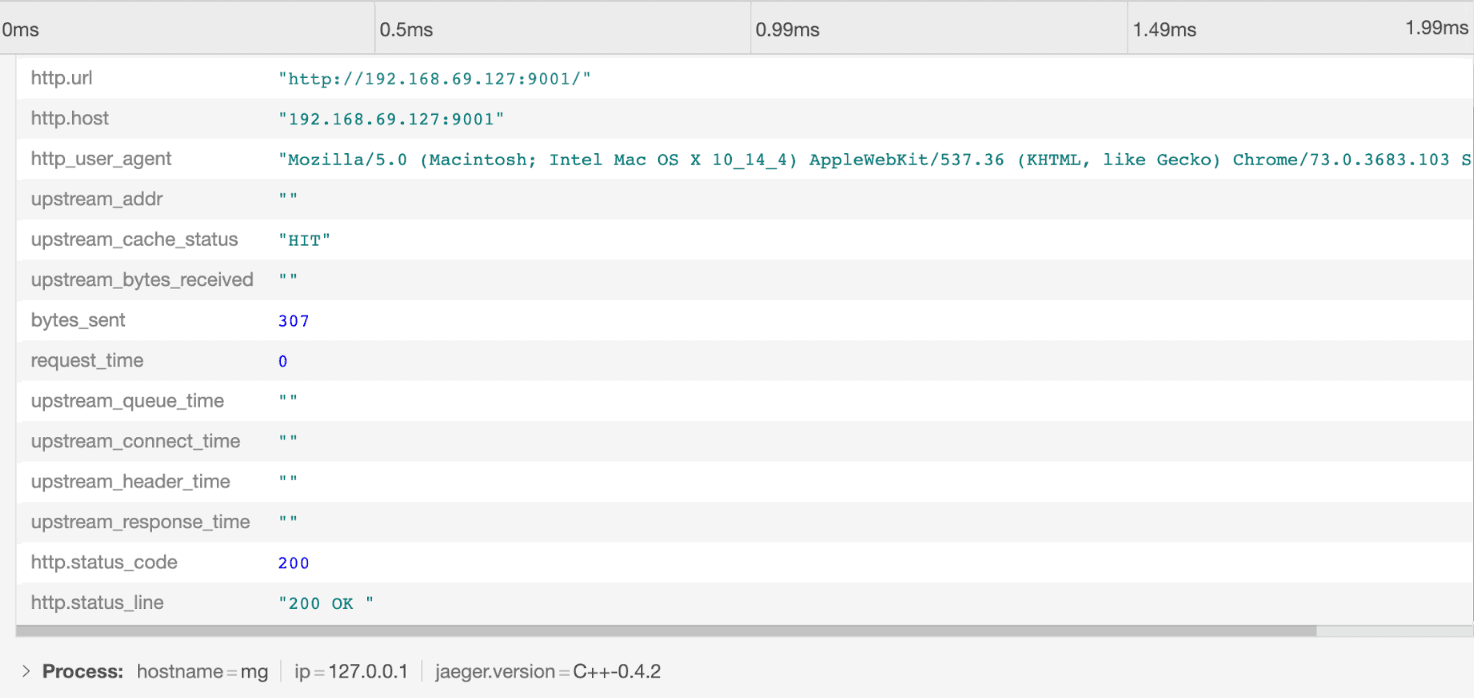

对于第2个请求，upstream_cache_status为HIT。由于数据来自缓存，Ruby应用无法增加延迟，响应时间不到2 ms。空的upstream_*值也表明上游服务器未参与此次响应。

启用缓存后的Zipkin输出

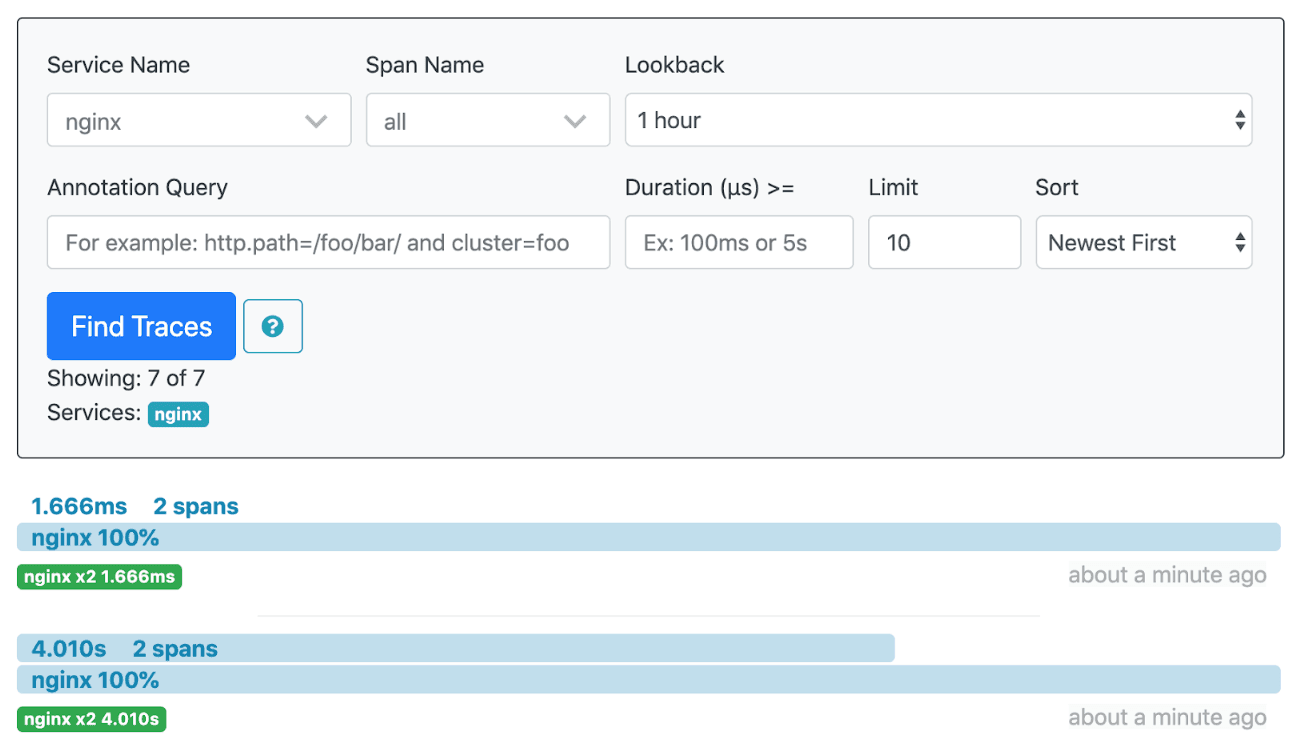

Zipkin UI中启用缓存的两个请求也呈现出类似的情况：

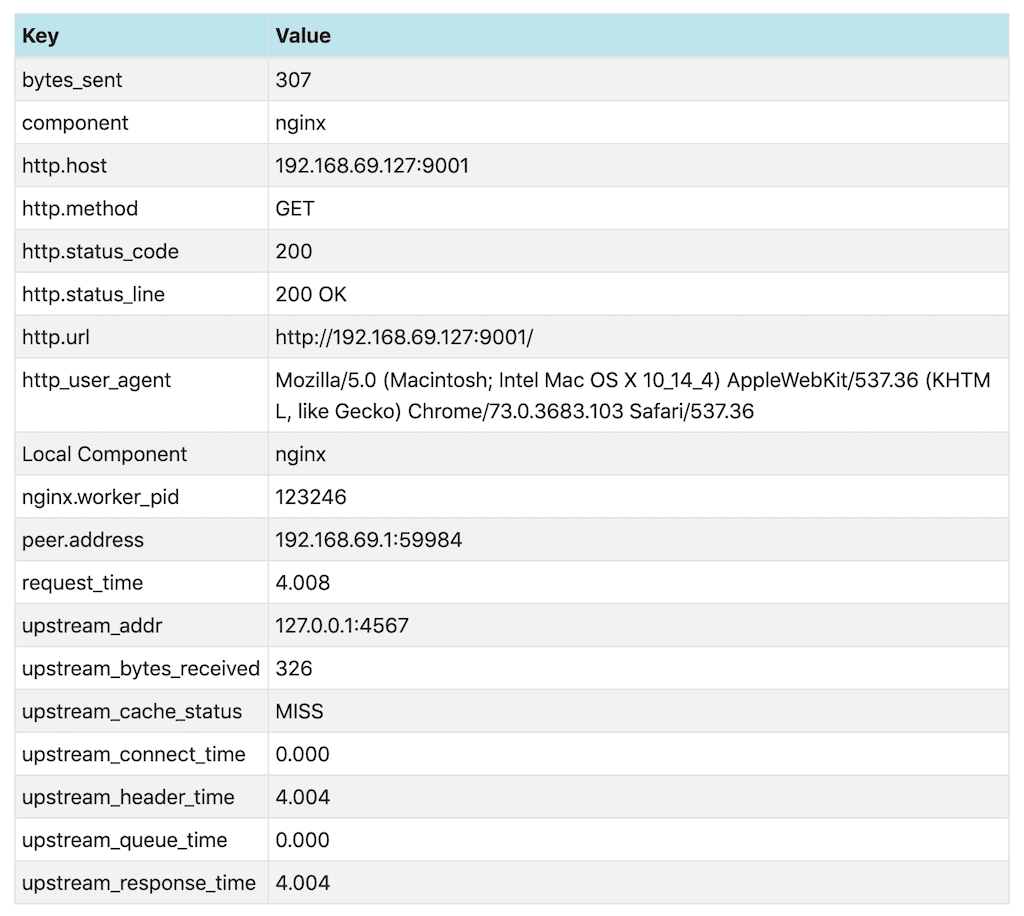

再次详细查看这两个请求，就能解释响应时间为何不同。第一个请求的响应未缓存（upstream_cache_status为MISS），而Ruby应用恰好也像Jaeger示例一样增加了4秒延迟。

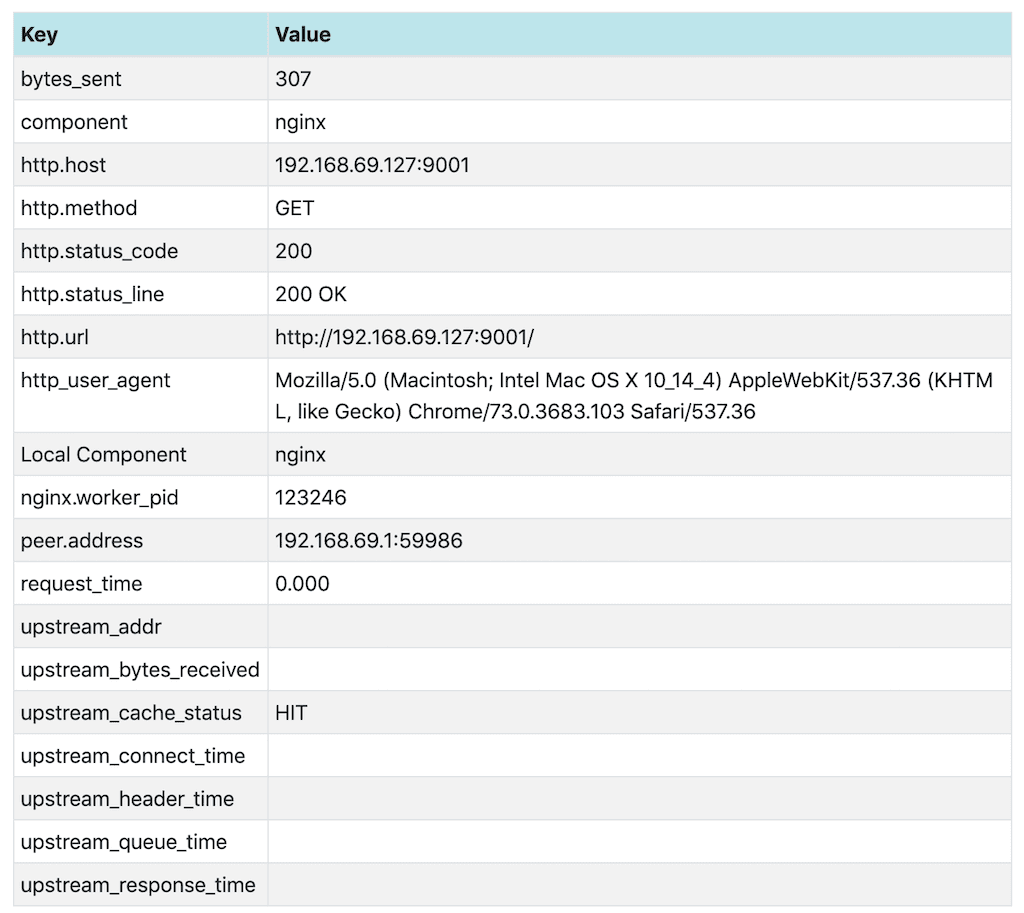

在发出第二个请求之前，响应已被缓存，因此upstream_cache_status为HIT。

结论

NGINX OpenTracing模块支持跟踪NGINX Plus请求和响应，并可通过OpenTracing标签访问NGINX Plus变量。此模块还可与不同的跟踪器配合使用。

有关NGINX OpenTracing模块的更多详细信息，请访问GitHub上的NGINX OpenTracing模块仓库。

要在NGINX Plus中试用OpenTracing，立即开始30天免费试用，或联系我们，讨论您的使用场景。
